三、結構原理簡述
RMDS系列電動泵站由電機、CFZB系列軸向柱塞泵(高壓泵)、低壓齒輪泵、控制系統、油箱等組成。

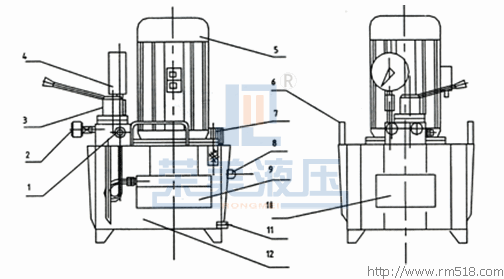

1、安全閥2、出油口(M14x1.5接高壓軟管處)3、手動換向閥4、壓力表5、電機6、手把 7、空氣濾清器 8、油窗(液位計) 9、高壓泵 10、標牌 11、放油螺 12、油箱
1、CFZB系列軸向柱塞泵(高壓泵)
該系列泵為我廠自行研制的閥式配流軸向柱塞泵,容積效率達90%以上,該泵由電機直接帶動泵軸旋轉,在傾斜盤的作用下,柱塞沿柱塞套作上下往復運動,液壓油經進油閥吸入,從排油閥排出,進入系統油路。
2、低壓泵
低壓泵為齒輪泵。
3、控制閥
⑴CZF4M/8C超高壓組合閥包括高壓安全閥、低壓卸荷溢流閥、高、低壓?jiǎn)蜗蜷y。
工作原理:低壓時,高低壓泵經高低壓?jiǎn)蜗蜷y同時供油,當工作壓力大于2.5Mpa時,高壓油管使液控低壓溢流閥開啟,低壓泵自動空載回油(低壓油在高壓油不起作用情況下,也具有自行開啟低壓溢流閥功能,此時,該閥起安全作用)。
⑵34SZHP-6M超高壓手動換向閥為中位卸荷式三位四通換向閥該閥為分配式轉閥,起抗污染性較好,換向可靠,維修方便,具有保壓功能。
⑶34CSH-M6B-W超高壓手動換向閥為中位卸荷式三位四通手動滑閥,該閥操作方便,換向可能,但不具有保壓功能。
四、使用須知
1、該系列泵的工作介質為YB-N32液壓油,環境溫度低于10℃時,可改用YB-N22號液壓油,環境溫度高于40℃時,可改用YB-N46液壓油。
2、工作中油箱的液面應始終保持在油標的中心線以上,以防油泵吸空。加油時,應用120目濾油網濾去新油中雜質。經常使用時,每?jī)蓚€(gè)月清洗一次濾油器,半年清洗一次油箱,同時更換新油。
3、油泵正常工作溫度為10~50℃,油溫過高,需采取冷卻措施或停泵,油溫過低時,需采取加溫措施或低壓運轉來提高油溫。
4、電機起動前,需將換向閥換至中位,點動數次,以防高壓泵吸空,空氣排除后方可使用。
5、本泵出廠時調定的工作壓力不得任意提高。
6、高壓膠管出廠時,均經過額定壓力1.25倍的耐壓試驗。由于膠質的老化,用戶長期使用時,應注意定期檢查,半年檢查一次。當檢查做耐壓試驗時,發生滲漏,凸起或爆破情況下,必須更換。使用時,應避免打折和出現彎曲,同時不可離膠管太近,以防爆破甩起傷人。固定場合,可用鋼管代替。
7、該系列泵每年檢修一次。全部零件用煤油清洗,注意保護各配合表面,不得任意磕碰,裝配后,各運動件應運動靈活,無局部卡阻。 |
